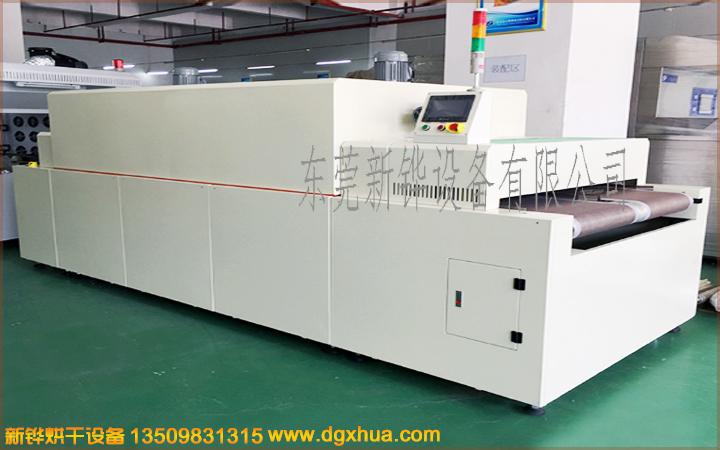

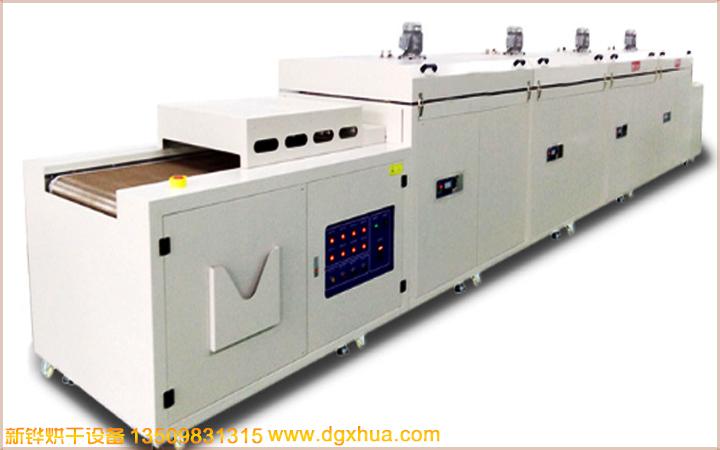

紅外線烘道流水線隧道爐、玻璃蓋板表面烘干隧道爐爐、熱風循環隧道爐、紅外線玻璃隧道爐
型號：XHSOQ-50-3R
進料口高：0-250mm
進料段長：0-270mm
加熱段長：650mm
冷卻段長：200.mm
出料段長：270mm
輸送寬度：500.mm
升溫時間：30min
一、概要
熱風循環隧道爐為玻璃、PET等產品表面燥干，以鐵氟龍輸送帶傳送經不銹鋼加熱器外加熱風循環。
二、設備能耗
（1）電源 | AC380V 3 φ 50HZ 50KVA |
(2)熱排氣量 | 排氣量MAX44CMM（客戶提供爐外接管） 排氣管徑∮100MM*4PCS, ∮150MM*1PCS,∮250MM*1PCS排氣溫度150℃以下 |
三、規格參數要求
（1）生產速度
| 輸送速度0.1-3M/min可調
|
（2）適用PET-FILM工作物：
| 網帶寬度950MM與輸送網帶成平行擺放方向放置進板。
|
（3）干燥品質 | 1.基板通過干燥爐后，印刷面沒有氣泡及過烤現象。 2.經過傳送后的基板沒有刮傷、缺角及污損。 |
（4）輸送部分 | 1.搬送時底面接觸輸送網。 2.搬送過程材料無缺角刮傷現象 3.在爐內順利輸送不會有卡板的現象. |
（5）機臺尺寸 | 2500*730*1650（L*W*H） |
（6）溫度范圍 | RT-200℃（300℃） |
（7）溫度均勻度 | 空爐250℃恒溫30min后溫差±3%℃（進料段除外）。 |
（8）內部材質 | 內部采用SUS430#1.5t光面不銹鋼板 |
（9）外部材質 | 外部采用SS41#鋼板經防銹處理后高溫烤漆,底座四周板金封板 |
（10）保溫材質 | 150mm厚高密度巖棉加鋁鉑隔熱 |
（11）溫度控制型式 | 采用臺灣宣榮H961型自動溫度控制器LED數字顯示，PID自動演算,配合臺灣宣榮SSR無點電磁開關,精度±0.3%FS×4組 |
（12） 加熱裝置 | 采用SUS電熱器電熱Y型三相排列三相平衡輸出 |
（13）機臺結構 | 加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。 |
（14）安全裝置 | 漏電保護，相位錯誤保護，過載保護，控制保護，緊急停止，超溫保護等… |
（15）送風方式 | 由上往下吹\噴流式設計\出風口排風量1~3cmm |
（16）送風馬達 | 采用臺制烤箱專用長軸馬達1HP*4組 |
（17）安全保護系統 | 奧拓克斯超溫防止器、臺安超載保護、施耐得異常緊急停止及漏電斷路器 |
（18）輸送系統 | 采用臺灣萬鑫馬達傳動經減速機、變頻器、齒輪鍵條帶動組成一完整之傳動系統 |
（19）輸送帶規格 | 304#不銹鋼材質輸送帶寬度95cm |
